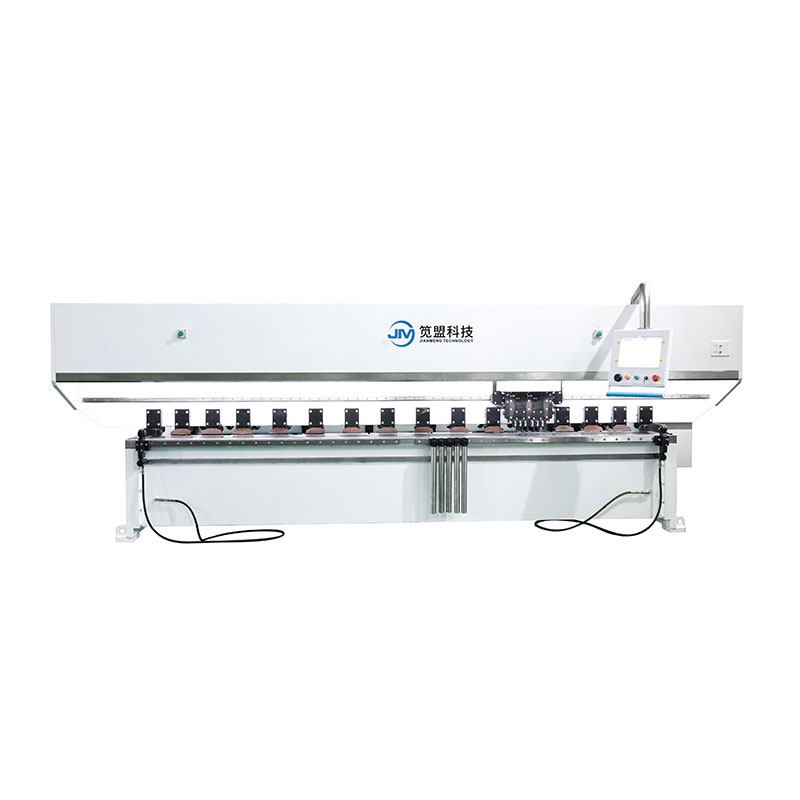

Vertikale Hin- und Her-Schlitzmaschine
  • Vertikale Hin- und Her-SchlitzmaschineVertikale Hin- und Her-Schlitzmaschine

Vertikale Hin- und Her-Schlitzmaschine

JM ist der führende Hersteller und Lieferant von vertikalen Hin- und Her-Schlitzmaschinen in China und verfügt über eine standardisierte Werkstatt für die Gestellproduktion. Die vertikale Hin- und Her-Schlitzmaschine ist die intelligente Ausrüstung.

Anfrage absenden

Produktbeschreibung

Die vertikale Hin- und Her-Schlitzmaschine des Herstellers JM in China kann die Rücklaufzeit und Leistung voll ausnutzen.

Produktmerkmale:

1. Die bearbeiteten Teile der GSTM-Nutmaschine werden durch ein hydraulisches Spannsystem fixiert, es werden flexible Spann- und Entladevorrichtungen verwendet: hochpräzises Führungssystem, Positionsmesssystem, hydraulische Ausgleichsfunktion, um den Anforderungen einer traumafreien Bearbeitung der Plattenoberfläche gerecht zu werden so weit wie möglich.

2. Das Doppelwerkzeug bewegt sich hin und her und nutzt die Rückkehrzeit und -leistung voll aus.

3. Der Werkzeughalter der vertikalen Hin- und Her-Schlitzmaschine ist mit einem selbstschmierenden System ausgestattet, das sich gleichzeitig auf und ab bewegen und den Werkzeughalter selbst schmieren kann.


Technische Daten der vertikalen Hin- und Her-Schlitzmaschine

Verarbeitbarkeit Verarbeitungsdauer 2500 mm 3200 mm 4000 mm 6000 mm
Verarbeitungsbreite 1250/1500 mm 1250/1500 mm 1250/1500 mm 1250/150 mm
Verarbeitungsdicke 0,4–5,0 mm 0,4–5,0 mm 0,4–50 mm 0,4–50 mm
Mindestrandabstand 8mm 8mm 8mm 8mm
Verarbeitungsgeschwindigkeit Portal (X-Achse) 0-120 m/min 0-120 m/min 0-120 m/min 0-120 m/min
Bewegung des Werkzeughalters (YI-Achse). 0-60 m/min 0-60 m/min 0-60 m/min 0-60 m/min
Bewegliche Klemmung (Y2-Achse) 0-60 m/min 0-60 m/min 0-60 m/min 0-60 m/min
Werkzeughalter (Z-Achse) nach oben und unten 0-10 m/min 0-10 m/min 0-10 m/min 0-10m/min
Verarbeitungsgenauigkeit Wiederholter Positionierungsfehler der Positionierachse 0,015 mm 0,015 mm 0,015 mm 0,015 mm
Mindestauflösung der Positionierachse 0,001 mm 0,001 mm 0,001 mm 0001mm
Tisch Ebenheit des Tisches ±0,03 mm ±0,03 mm ±0,03 mm ±0,03 mm
Externe


Maße
Länge 4400 mm 5100 mm 5900 mm 7900 mm
Verarbeitungsbreite 2000/2250 mm 2000/2250 mm 2000/2250 mm 2000/2250 mm
Höhe 1550 mm 1550 mm 1550 mm 1550 mm

Komponenten einer vertikalen Hin- und Her-Schlitzmaschine


- CNC-System mit großem Touchscreen: Taiwan Superior

- Planetengetriebe: Taiwan Liming

- Servomotor: Taiwan Superior

- Hydraulisches Steuersystem: Janpan Yuken

- Zylinderdichtungselement: Japan Valqua

- Näherungsschalter: Japan Omron

- Knopf: Frankreich Schneider

- Einzel-/Doppelluftschalter: France Schneider

- AC-Schütz: France Schneider

- Thermorelais: France Schneider

- Mikrorelais: France Schneider

- Legierungsmesser: Korea Korloy

- Schwere lineare Führungsschiene: Taiwan TBI

- Leistungsschalter: France Schneider

- Werkzeugmaschinenkabel: Deutschland Igus



Anwendungsbranche:


Unsere vertikale Hin- und Her-Schlitzmaschine wird zur Bearbeitung von Metallplatten in vielen Branchen eingesetzt, wie zum Beispiel:

- Architektonische Dekoration

- Edelstahlverarbeitung

- Badezimmer

- Türenindustrie


FAQ


F: Sind Sie eine Fabrik oder ein Handelsunternehmen?

A: Wir sind ein Hersteller.


F: Wie viele Jahre stellt Ihr Unternehmen diese Art von Ausrüstung her?

A: Wir produzieren diese Maschine seit über 10 Jahren.


F: Wie viele Mitarbeiter haben Sie ins Ausland geschickt, um die Ausrüstung zu installieren?

A: Wir verfügen über detaillierte Video-Tutorials und unterstützen auch den Remote-Videokontakt. Kunden können die Installation und Inbetriebnahme gemäß unserem Tutorial abschließen. Wir können auch einen Techniker beauftragen, der den Service vor Ort anbietet.
